激光打標機通常的分類是光纖、紫外、CO2二氧化碳激光打標機，它們在構造原理和光學配件上有所不同，但大部分配置可以大致分為以下幾類。

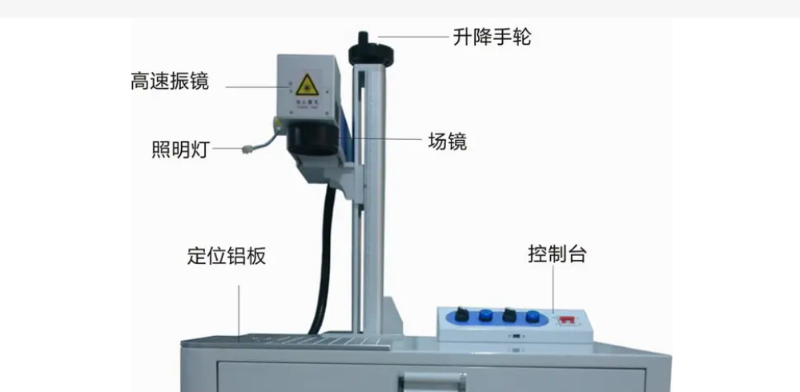

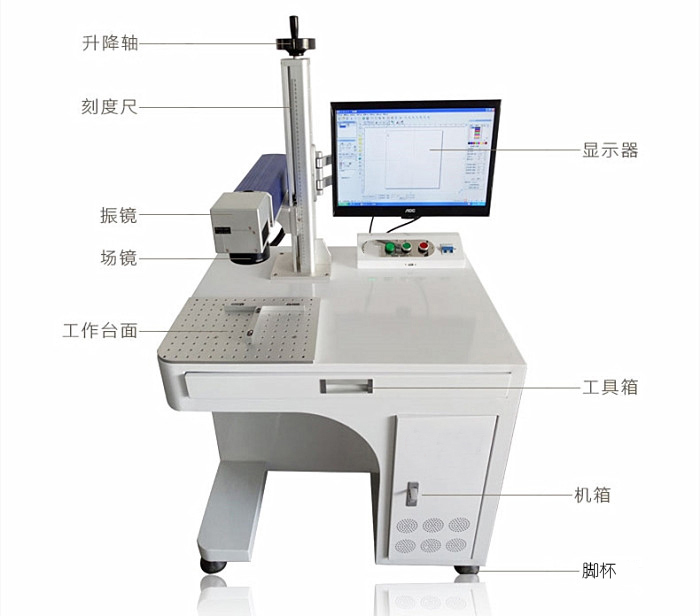

以威斯邁激光打標機為例，其原理構造可以形象地展示如下：

激光打標機主要由以下一些配套系統組成：

一、激光器：這是激光打標機的核心配件，根據機型不同，它通常使用多種系列的激光器，如光纖、紫外、CO2、YAG、半導體等。激光器被設計安裝于打標機機殼內，其輸出激光模式好，使用壽命長。

二、激光電源：激光打標機的激光電源是為激光器提供動力的裝置，輸入電壓為AC220V的交流電，安裝于打標機控制盒內。

三、振鏡場鏡掃描系統：由光學掃描器和伺服控制兩部分組成。整個系統采用新技術、新材料、新工藝、新工作原理設計和制造。光學掃描器采用動磁式偏轉工作方式的伺服電機，其分為X方向掃描系統和Y方向掃描系統，每個伺服電機軸上固定著激光反射鏡片。每個伺服電機由計算機發出數字信號控制其掃描軌跡。

四、計算機控制系統：是整個激光打標機的控制和指揮中心，同時也是軟件安裝的載體。計算機控制系統通過對聲光調制系統、振鏡掃描系統的協調控制，完成對工件的高精度打標處理。

五、聚焦系統：聚焦系統的作用是將平行的激光束聚焦于一點。主要采用f-θ透鏡，不同的f-θ透鏡的焦距不同，所形成的聚焦效果和范圍也不一樣。光纖激光打標機選用高性能聚焦系統，標準配置的透鏡焦距f=160mm，有效掃描范圍Φ110mm。

六、打標控制軟件：是用來控制打標參數和調試的應用界面，用于操作激光打標機的所有動作。

七、扳金機型：這決定了整個設備的機型架構，不同類型的架構適用于不同的應用場景。

總的來說，雖然不同類型的激光打標機在構造原理和光學配件上有所不同，但大部分配置大致相同，只是針對不同應用場景進行了一些調整和優化。
